参考资料：

黑马 JVM 视频
《深入理解Java虚拟机》

一、什么是JVM

1. 定义

Java Virtual Machine，JAVA程序的运行环境（JAVA二进制字节码的运行环境）

JVM很多公司都有发行过，目前主流的是HotSpot JVM

2. 好处

一次编写，到处运行
自动内存管理，垃圾回收机制
数组下标越界检查
JVM内部使用虚方法调用的机制实现了多态

3. 比较

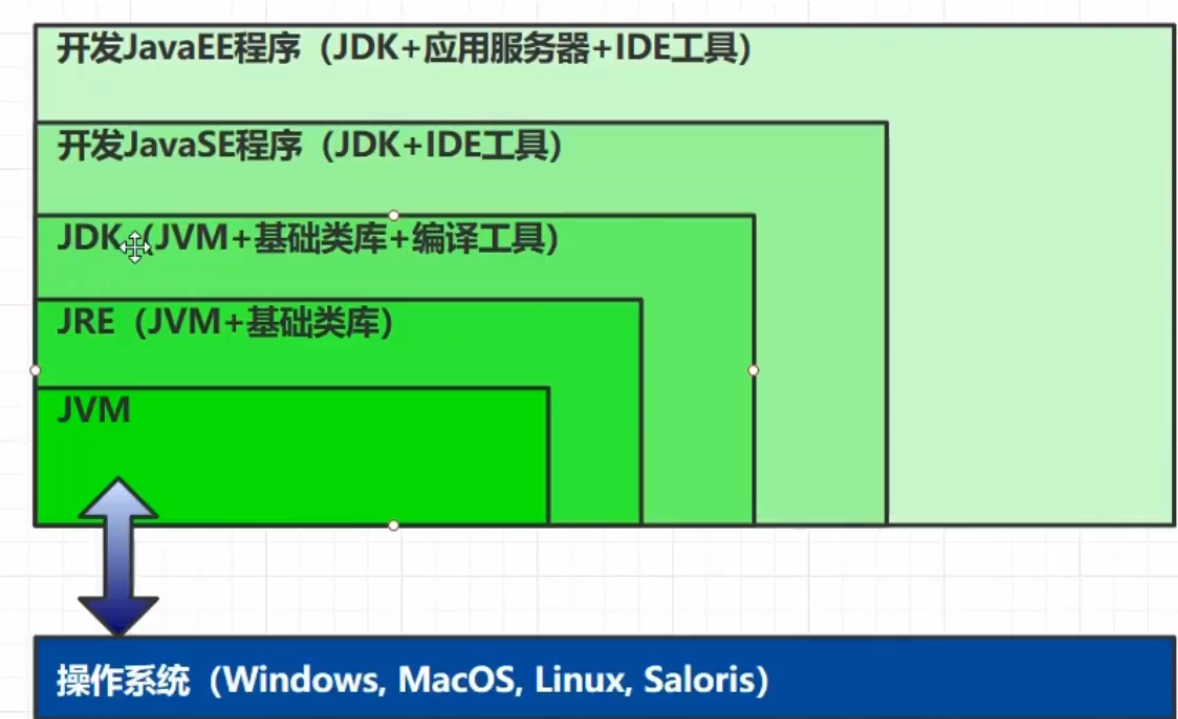

JVM JRE JDK的区别

4. Java文件执行过程

java文件（编译为）–>二进制字节码（其中包含JVM指令）–> 机器码（字节码通过解释器转为机器码）–>CPU

二、内存结构

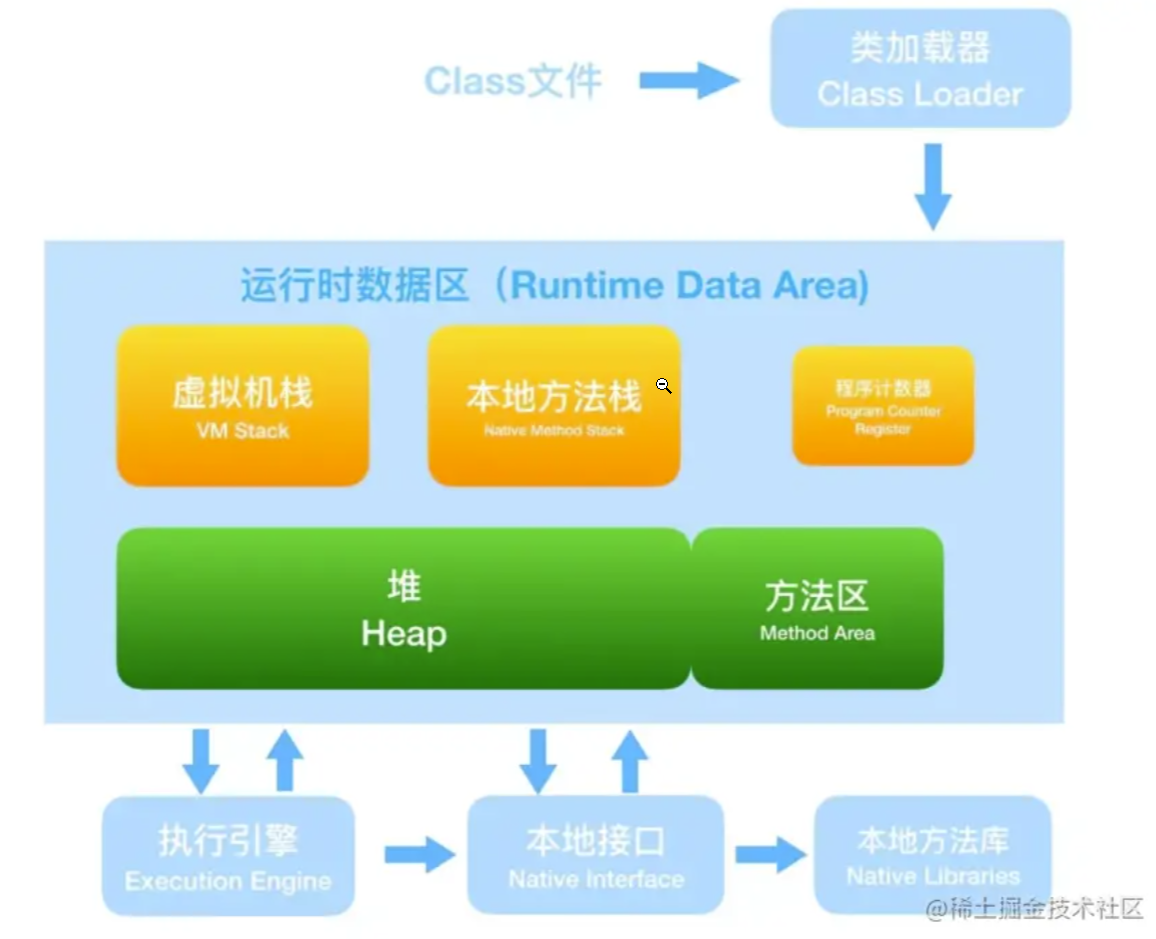

整体架构

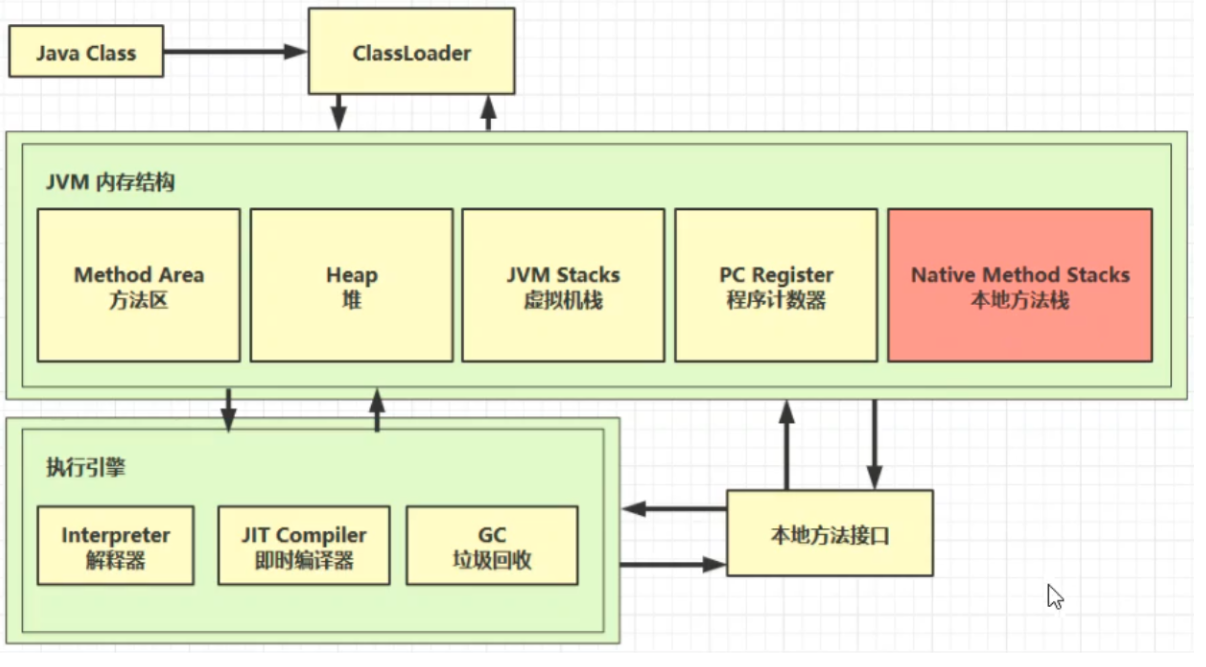

JVM内存整体架构

1. 程序计数器

1.1 作用

用于保存JVM中下一条所要执行的指令的地址

1.2 特点

线程私有
- CPU会为每个线程分配时间片，当当前线程的时间片使用完以后，CPU就会去执行另一个线程中的代码
- 程序计数器是每个线程所私有的，当另一个线程的时间片用完，又返回来执行当前线程的代码时，通过程序计数器可以知道应该执行哪一句指令
不会存在内存溢出

2. 栈

2.1 定义

每个线程运行需要的内存空间，称为虚拟机栈
每个栈由多个栈帧(Frame)组成，对应着每次调用方法时所占用的内存
每个线程只能有一个活动栈帧，对应着当前正在执行的方法

public class Main {
	public static void main(String[] args) {
		method1();
	}

	private static void method1() {
		method2(1, 2);
	}

	private static int method2(int a, int b) {
		int c = a + b;
		return c;
	}
}

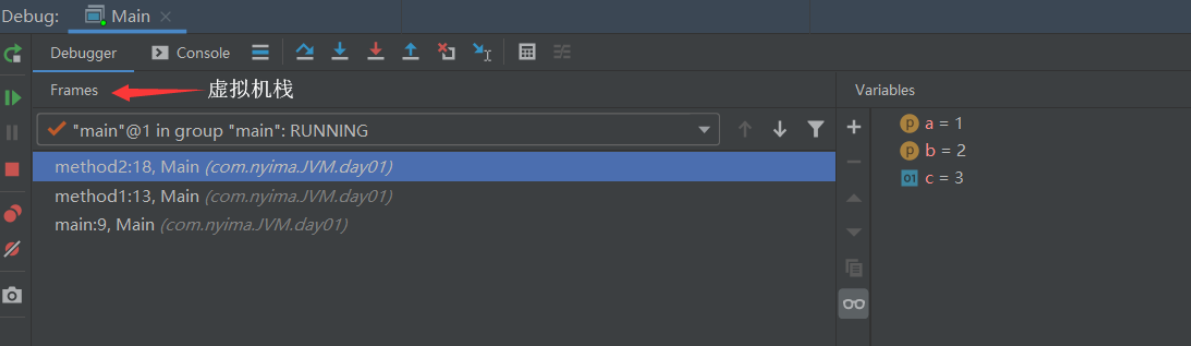

在控制台中可以看到，主类中的方法在进入虚拟机栈的时候，符合栈的特点

虚拟机栈

2.2 问题辨析

垃圾回收是否涉及栈内存？
- 不涉及。因为虚拟机栈中是由一个个栈帧组成的，在方法执行完毕后，对应的栈帧就会被弹出栈。所以无需通过垃圾回收机制去回收内存。
栈内存的分配越大越好吗？
- 不是。栈内存越大，虽然可以支持更多的递归调用，但因为物理内存是一定的，导致可执行的总线程数就会越少。
方法内的局部变量是否是线程安全的？
- 如果方法内局部变量没有逃离方法的作用范围，则是线程安全的
- 如果局部变量引用了对象(基本数据类型不会有线程安全)，并逃离了方法的作用范围，则需要考虑线程安全问题。例如形参、返回值等，其他线程能够访问到该线程的局部变量，则容易引起线程安全问题

2.3 内存溢出

Java.lang.stackOverflowError 栈内存溢出

发生原因

虚拟机栈中，栈帧过多（无限递归）

也可能是第三方库问题导致无限递归，比如员工类中有部门信息，部门类中有员工集合，导致相互引用无限递归（详见视频P13）

如果使用-Xss命令将栈内存设置减少，能递归的次数会变少，即栈帧减少

每个栈帧所占用过大 较少见

2.4 线程运行诊断

1、CPU占用过高

Linux环境下运行某些程序的时候，可能导致CPU的占用过高，这时需要定位占用CPU过高的线程
- top命令，查看是哪个进程占用CPU过高
- ps H -eo pid(进程id), tid(线程id), %cpu | grep 刚才通过top查到的进程号 通过ps命令进一步查看是哪个线程占用CPU过高
- jstack 进程id 可以根据占用CPU过高的线程id 找到有问题的线程，进一步定位到问题代码的源码行号

  （注意jstack查找出的线程id是16进制的，需要转换）

2、线程死锁问题

同样可以使用jstack 进程id来检查线程死锁问题

3. 本地方法栈

一些带有native关键字的方法需要JAVA去调用本地的C或者C++方法，因为JAVA有时候没法直接和操作系统底层交互，所以需要用到本地方法。例如Object对象里的一些方法

本地方法栈为这些本地方法提供栈内存

4. 堆

4.1 定义

通过new关键字创建的对象都会被放在堆内存

4.2 特点

所有线程共享，堆内存中的对象都需要考虑线程安全问题
有垃圾回收机制（new的对象没有指向引用了之后会被垃圾回收）

4.3 堆内存溢出

java.lang.OutofMemoryError ：java heap space. 堆内存溢出

虽然有垃圾回收机制，但new的对象可能会一直在使用，一直不释放，并且越来越多，就会导致堆内存溢出

有些时候写的程序运行时间短，不会造成堆内存溢出，因为默认的堆内存上限比较大，因此可以将堆内存设置的小一点再测试代码，看是否会有堆内存溢出问题，可以使用 -Xmx命令

4.4 堆内存诊断

下述命令在Terminal输入即可

jps：查看当前系统中有哪些 java 进程，jps

jmap：查看堆内存占用情况（只能查看某一个时刻）， jmap - heap 进程id

jconsole：图形界面的，多功能的监测工具，可以连续监测， jconsole

jvisualvm：同上，性能更强大。详见视频21

5. 方法区

5.1 定义

方法区（method area）只是JVM规范中定义的一个概念，用于存储类信息、常量池、静态变量、常量、编译器编译后的代码等数据

5.2 演变过程

java6

方法区jdk1.6实现的方式叫永久代，其将方法区放置于JVM的内存结构中，由JVM管理

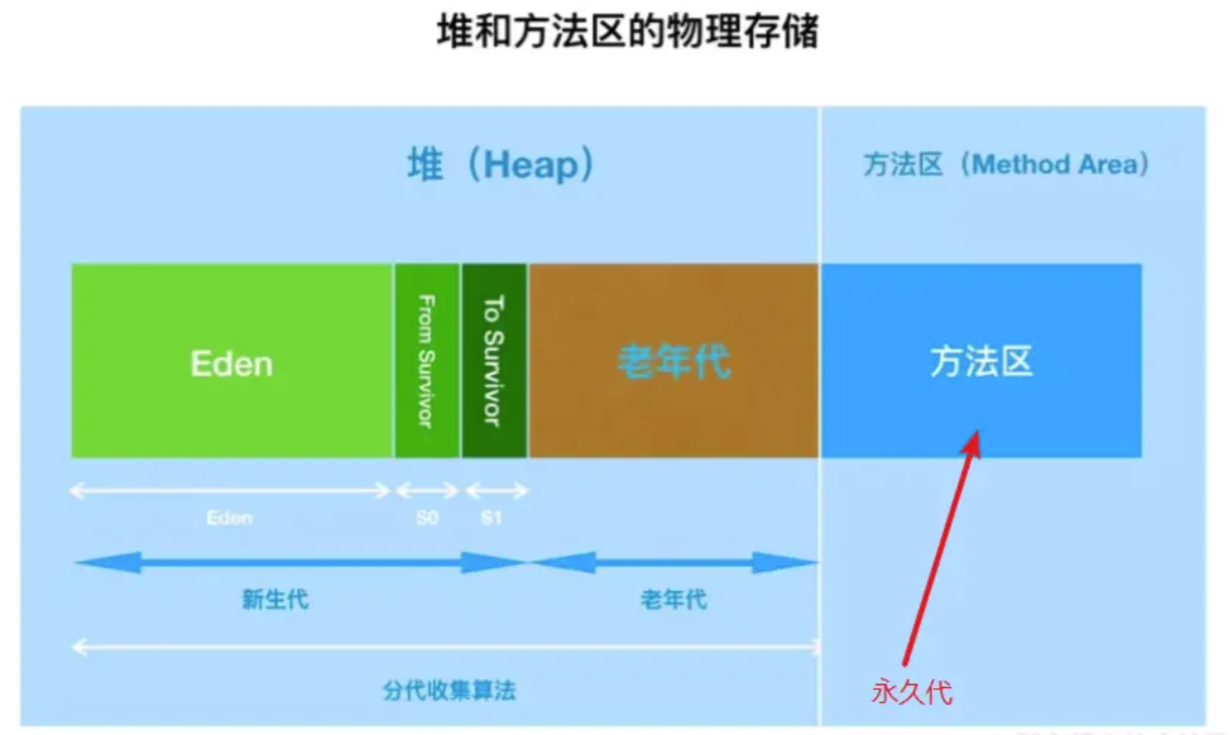

从图中可以看出，在7以及之前堆和方法区连在了一起，但这并不能说堆和方法区是一起的，它们在逻辑上依旧是分开的。但在物理上来说，它们又是连续的一块内存，下面的图可能可以帮助我们更好的理解。

很多人都愿意将方法区称作永久代。本质上来讲两者并不等价，仅因为Hotspot将GC分代扩展至方法区，或者说使用永久代来实现方法区。在他虚拟机上是没有永久代的概念的，永久代是Hotspot针对该规范进行的实现。

什么是HotSpot：我们通常使用的Java SE都是由Sun JDK和OpenJDK所提供，这也是应用最广泛的版本。而该版本使用的VM就是HotSpot VM。简单来说，我们所讲的java虚拟机指的就是HotSpot的版本。

再重复一遍就是，Java7及以前版本的方法区实现方式为永久代。

同时，永久代和堆是相互隔离的，但它们使用的物理内存是连续的。这也导致了永久代的垃圾收集是和老年代捆绑在一起的，无论谁满了，都会触发永久代和老年代的垃圾收集。

Java8

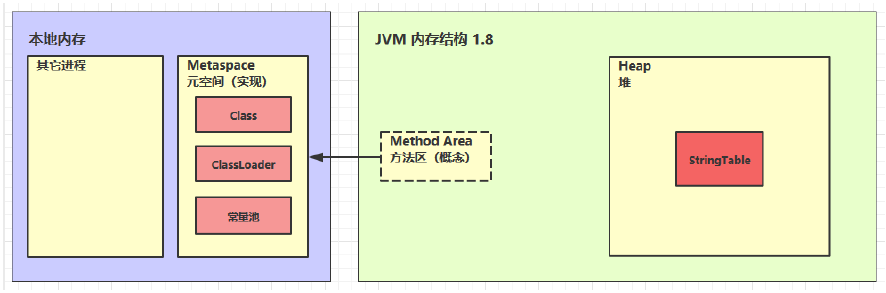

对于Java8，HotSpots实现方法区的方式叫元空间，如下图所示，其将方法区放置于本地内存中，交给本地内存管理，不由JVM管理。

元空间存在于本地内存，意味着只要本地内存足够，它不会出现像永久代中的“java.lang.OutOfMemoryError: PermGenspace”

同时它也将字符串常量池StringTable放到了堆中，而不是放在以前的常量池中

演变的原因

为什么Java8改用元空间实现？

类及方法的信息等比较难确定其大小，因此对于永久代的大小指定比较困难，太小容易出现永久代溢出，太大则容易导致老年代溢出。当使用元空间时，可以加载多少类的元数据由系统的实际可用空间来控制
永久代会为 GC 带来不必要的复杂度，并且回收效率偏低。
字符串池存在永久代中，容易出现性能问题和内存溢出。
Oracle 可能会将HotSpot 与 JRockit 合二为一（暂不了解）

5.3 方法区内存溢出

1.8 以前内存溢出称为永久代内存溢出

可以手动设置JVM参数-XX:MaxPermSize=8m，便于检测方法区内存溢出

1	`java.lang.OutOfMemoryError: PermGen space`

1.8 之后内存溢出称为元空间内存溢出

可以手动设置JVM参数-XX:MaxMetaspaceSize=8m，便于检测方法区内存溢出

1	`java.lang.OutOfMemoryError: Metaspace`

方法区内存溢出场景：

Spring
MyBatis

这些框架经常动态生成代理类、实现类等，所以方法区内存溢出的情况也非常常见，尤其是1.8之前，导致永久代内存溢出很常见，1.8之后元空间使用了系统内存，充裕了很多，垃圾回收机制由元空间自行管理，比永久代的垃圾回收效率提高很多

5.4 运行时常量池

java编译后的二进制字节码包含三个部分：

类的基本信息
常量池

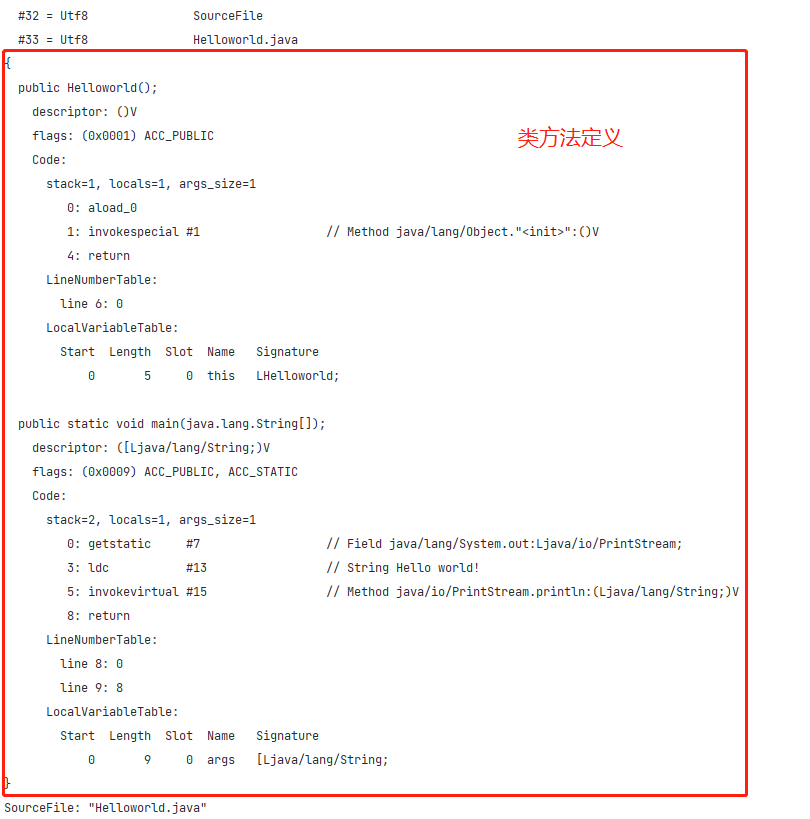

类方法定义（这部分包含JVM指令）

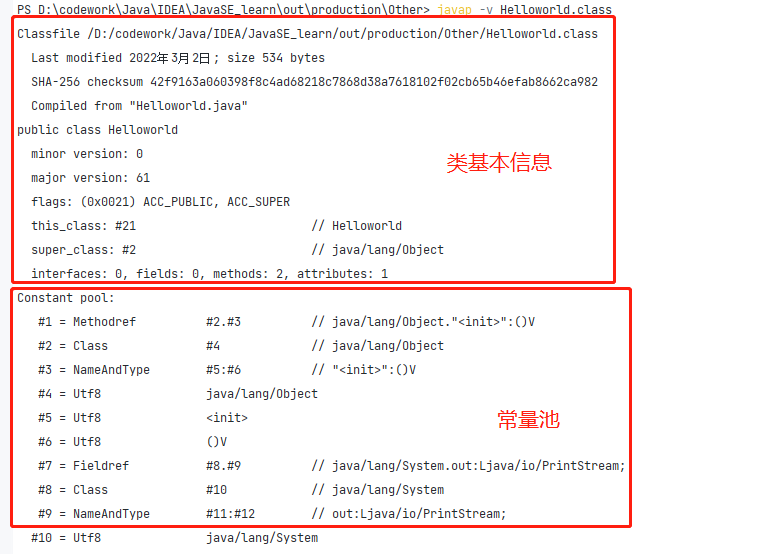

想要得到字节码文件需要对java文件进行反编译，使用命令：javap -v Helloworld.class

public class Helloworld {
    public static void main(String[] args) {
        System.out.println("Hello world!");
    }
}

（在这之前需要先生成class文件，可以用javac Helloworld.java在当前目录生成，或者terminal定位到out文件夹）

其中的常量池，就是一张表，虚拟机指令根据这张常量表找到要执行的类名、方法名、参数类型、字面量等信息

常量池是 *.class 文件中的，当该类被加载，它的常量池信息就会放入运行时常量池，并把里面的符号地址（#1之类的）变为真实地址

5.5 字符串常量池 StringTable

5.5.1 定义

字符串作为最常用也是最基础的引用数据类型，JVM为String提供了字符串常量池（简称“串池”）来提高性能

字符串常量池在数据结构上是一个hashtable，长度一开始是固定的，并且不能扩容。这里用StringTable[ ]来表示

5.5.2 串池的位置

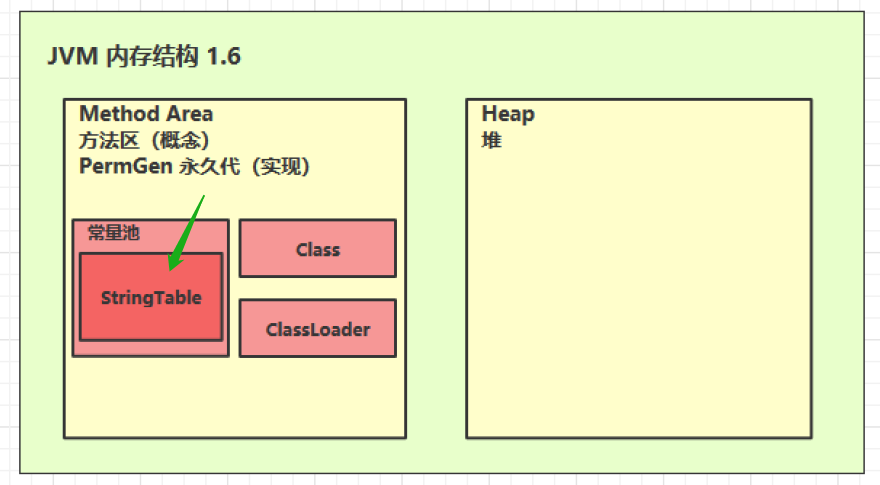

jdk1.6是在永久代的常量池中

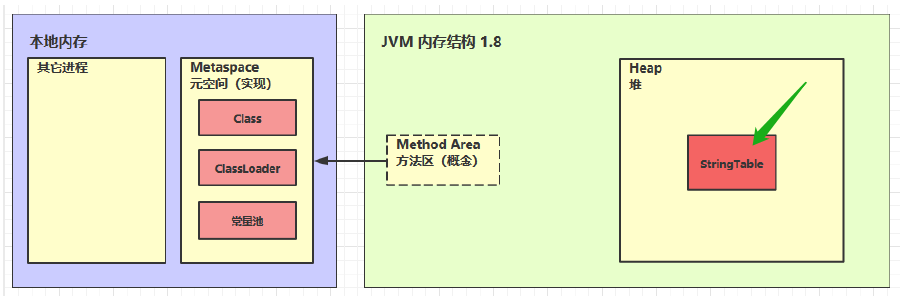

jdk1.6以后，即1.7/1.8，主要说法是1.8，jdk1.8放在了堆中，注意此时串池不在常量池中了，常量池在元空间中并且一起放到了本地内存里。

1.8做出修改的原因是：永久代的内存回收效率很低，永久代是需要Full GC的时候才触发永久代的垃圾回收。Full GC得等到老年代的空间不足才会触发，这个触发的时机有点晚，间接导致串池的回收效率不高，进而导致永久代的内存不足

具体证明案例详见视频36

5.5.3 字符串的实例化方式

方式一：通过字面量定义的方式，将字符串常量"abc"存储在字符串常量池，目的是共享。

方式二：通过new + 构造器的方式，创建了一个字符串对象存储在堆中，堆中的对象又有一个value的字段，其指向常量池中的字符串（如果串池中没有的话，就新建一个）

见 JavaSE–Java进阶：08.Java常用类–一、String类–3 String实例化的区别

5.5.4 字符串的延迟加载

public static void main(String[] args) {
    String s1 = "a";
    String s2 = "b";
    String s3 = "ab";
}

JVM执行String s1 = "a"; 执行到这一句时，才会把 a 符号变为 “a” 字符串对象，然后在串池里找，有没有”a”，没有就在StringTable[ ]里放入“a”，即StringTable["a"]。如果有，就使用串池中的对象

JVM执行String s2 = "b"; 执行到这一句时，才会把 b 符号变为 “b” 字符串对象，然后在串池里找，有没有”b”，没有就在StringTable[ ]里放入“b”，即StringTable["a","b"]。如果有，就使用串池中的对象

JVM执行String s3 = "ab"; 执行到这一句时，才会把 ab 符号变为 “ab” 字符串对象，然后在串池里找，有没有”ab”，没有就在StringTable[ ]里放入“ab”，即StringTable["a","b","ab"]。如果有，就使用串池中的对象

这里也体现了串池的特点：常量池中的字符串仅是符号，第一次用到时才变为对象，被称为字符串的延迟加载，这是一种懒惰式行为

5.5.5 字符串的唯一性

串池另一个特点是，避免重复创建字符串对象，取值不同的字符串对象在串池中是唯一的，即向串池中添加字符串对象时，会先找有没有，没有才添加，有就使用串池中的对象

5.5.6 字符串的拼接

常量相加

public static void main(String[] args) {
    String s1 = "a";
    String s2 = "b";
    String s3 = "ab";
    String s4 = "a" + "b";
}

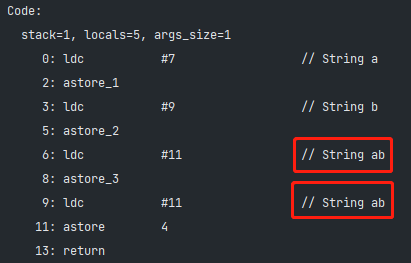

其中，s4涉及到字符串的拼接，是两个常量相加，s4会直接去串池中找到"ab"，从字节码中也能够看出

因此，如果判定s3 和 s4是否相等，会输出 ture

1	`System.out.println(s3==s4); // true`

变量相加

public static void main(String[] args) {
    String s1 = "a";
    String s2 = "b";
    String s3 = "ab";
    String s5 = s1 + s2;
}

其中，s5涉及到字符串的拼接，是两个变量相加，其本质是：

1	`new StringBuilder().append("a").append("b").toString()`

最后的这个toString()方法，又是创建了一个String，所以有又相当于

1	`new String("ab")`

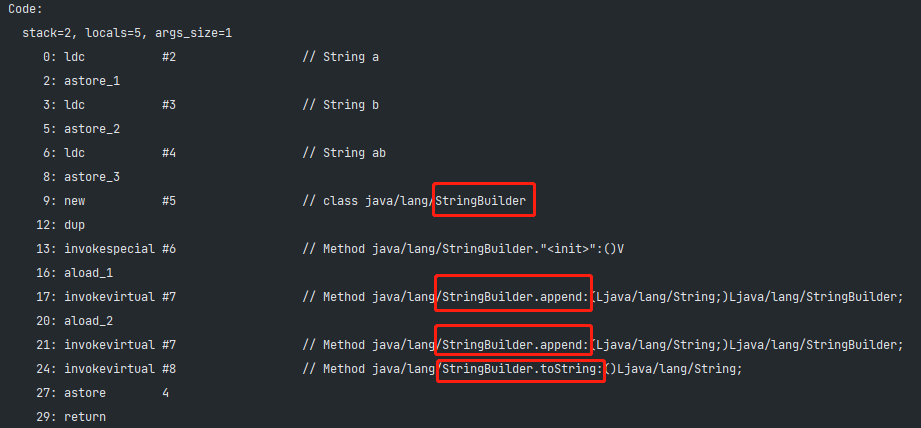

从字节码中也能够看出这些本质：

所以s5虽然值是”ab”，但它是创建在堆里的一个对象，而s3是字符串常量池中的一个对象，因此如果执行下面代码，会输出false

1	`System.out.println(s3==s5); //false`

本质对比

字符串常量拼接的本质其实是 javac在编译期间的优化，因为都是常量，相加的结果不会变了，结果在编译期就已经确定为”ab”，运行时不会更改。

而变量相加在运行时，其引用的值可能会修改，因此不能使用同样的方法。原理是使用StringBuilder()

5.5.7 字符串的intern方法

intern 方法，尝试将串池中还没有的字符串对象放入串池

jdk8

1.8 将这个字符串对象尝试放入串池，如果有则并不会放入，如果没有则放入串池，同时会把串池中的对象返回

详见代码分析

@Test
public void test1() {
    // StringTable[]
    String s = new String("a") + new String("b");
    // StringTable["a"] -> 堆  new String("a")
    // StringTable["a","b"] -> 堆  new String("b"),
    // 堆 s = new String("ab")

    // 将这个字符串对象尝试放入串池，如果有则并不会放入，如果没有则放入串池，并会把串池中的对象返回
    String s2 = s.intern();
    // 把s这个字符串对象尝试放入串池，发现没有，所以就把这个对象放入串池。此时，StringTable["a","b","ab"]
    // 出现了符号"ab"，会去串池里找，发现已经有了，就用串池中的"ab"
    // 所以s和"ab"相同
    System.out.println( s == "ab" ); // true
    // s2 是串池中的 "ab" 返回，所以也和"ab"相同
    System.out.println( s2 == "ab"); // true
    System.out.println( s == s2 ); // true
}

如果”ab“先创建，就不一样了

@Test
public void test2() {
    // StringTable[]
    String x = "ab";
    // StringTable["ab"]

    String s = new String("a") + new String("b");
    // StringTable["ab","a"] -> 堆  new String("a")
    // StringTable["ab","a","b"] -> 堆  new String("b"),
    // 堆 s = new String("ab")

    // 将这个字符串对象尝试放入串池，如果有则并不会放入，如果没有则放入串池，并会把串池中的对象返回
    String s2 = s.intern();
    // 把s这个字符串对象尝试放入串池，发现有，不会放入。所以，s和"ab"不同
    System.out.println( s == x ); // false
    // s2 是串池中的 x 即 "ab" 返回，所以和x相同
    System.out.println( s2 == x); // true
    System.out.println( s == s2 ); // false
}

jdk6

1.6 将这个字符串对象尝试放入串池，如果有则并不会放入，如果没有会把此对象复制一份，放入串池，会把串池中的对象返回

详细代码暂时略过。如有需要详见黑马32集

5.5.8 串池相关面试题

@Test
public void test3(){
    String s1 = "a";
    String s2 = "b";
    String s3 = "a" + "b"; // ab
    String s4 = s1 + s2;   // new String("ab")
    String s5 = "ab";
    String s6 = s4.intern();

    System.out.println(s3 == s4); // false
    System.out.println(s3 == s5); // true
    System.out.println(s3 == s6); // true

    String x2 = new String("c") + new String("d"); // new String("cd")
    String x1 = "cd";
    x2.intern();
    System.out.println(x1 == x2);  // false

    /** 问，如果调换了x1和x2.intern()的位置呢，则为true。即：
         * String x2 = new String("c") + new String("d");
         * x2.intern();
         * String x1 = "cd";
         * System.out.println(x1 == x2);  // true
         */
}

5.5.9 串池的垃圾回收

串池中的内存不够，且很多字符串没有被引用，就会触发垃圾回收机制

首先需要借助虚拟机命令-XX:+PrintStringTableStatistics，让程序能够打印串池信息

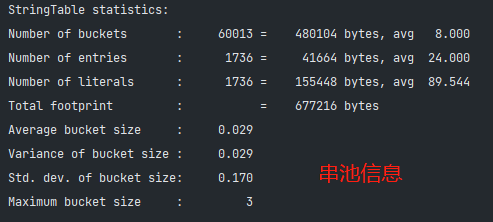

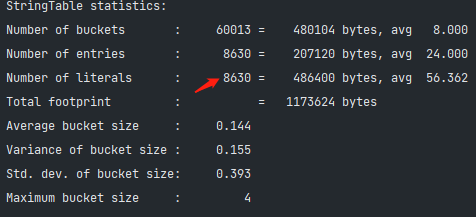

对于下面一段代码，其运行结果为打印0。其中，串池信息如图所示

@Test
public void test4(){
    int i = 0;
    try {

    } catch (Throwable e) {
        e.printStackTrace();
    } finally {
        System.out.println(i);
    }
}

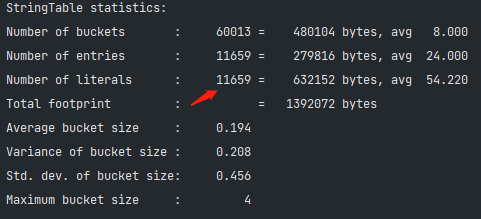

现在创建10000个新的字符串入池，观察变化，发现多了10000个左右的字符串对象

@Test
public void test4(){
    int i = 0;
    try {
        for (int j = 0; j < 10000; j++) {
            String.valueOf(j).intern();
            i++;
        }
    } catch (Throwable e) {
        e.printStackTrace();
    } finally {
        System.out.println(i);
    }
}

为了演示垃圾回收，手动将堆内存调小-Xmx10m，使其触发垃圾回收。并打印垃圾回收信息-XX:+PrintGCDetails -verbose:gc

1	`[GC (Allocation Failure) [PSYoungGen: 2048K->504K(2560K)] 2048K->780K(9728K), 0.0068930 secs] [Times: user=0.00 sys=0.00, real=0.00 secs]`

5.5.10 串池的性能调优

串池的底层结构是哈希表，如果哈希表桶（buckets）的个数比较多，链表比较短，哈希碰撞的几率就会减小，查找速度变快。反之则会很慢

考虑将字符串对象是否入池

如果代码中有较多重复的字符串，可以考虑将字符串入池。因为intern会返回串池的对象，能够减少字符串的对象

演示案例：（代码略过，详见视频38）

重复10次读取一个48万个单词的文本文档，并不让其触发GC（比如放到一个List里）。借助 Jvisualvm工具观察内存

不入池，字符串会占据300M左右的内存

入池，字符串会占据30-40M左右的内存

调整-XX:StringTableSize=桶个数

演示案例：（代码略过，详见视频38）

需要读取一个48万个单词的文本文档，并让其入池，默认的堆内存大小很容易将其读到内存中，手动设置桶的个数命令为：

-XX:StringTableSize=200000

当buckets个数为60013（默认）时，其耗费的时间为0.6s

当buckets个数为200000时，其耗费的时间为0.4s

当buckets个数为1009（最小）时，其耗费的时间为12s

因此，如果代码中的字符串常量个数非常多时，可以将StringTableSize调大，减少查找时间

6. 直接内存

直接内存不受 JVM 内存回收管理，而是操作系统管理的内存。它常见于 NIO (同步非阻塞IO) 操作时，数据读写时用于数据缓冲区

由于它属于操作系统管理，Java使用的时候，虽然其分配回收成本较高，但大文件的读写性能非常高

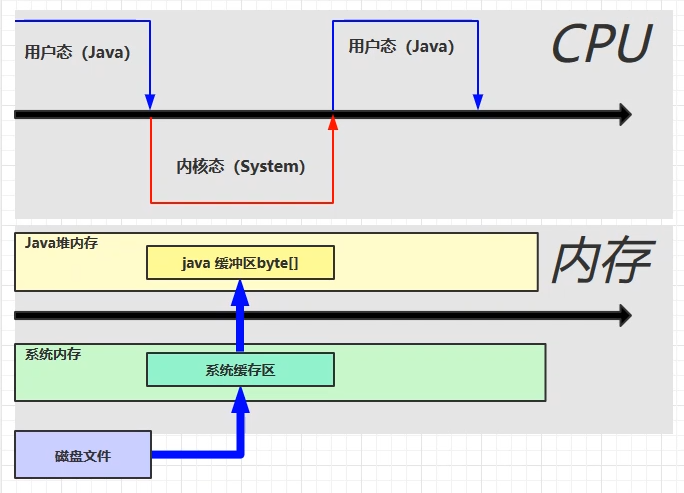

正常文件的读写过程需要将磁盘文件先放入到系统缓存区，Java不能访问系统缓存区，因此文件全部读到系统缓存区后，再放入Java缓冲区

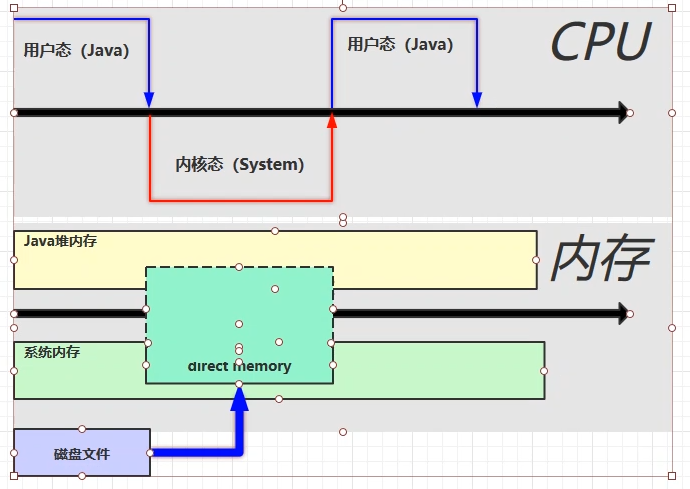

而使用直接内存的话，Java可以访问到操作系统里的这块直接内存区域，少了一次缓冲区的复制操作，速度得到成倍的提升

直接内存也会引发直接内存的内存溢出java.lang.OutOfMemoryError: Direct buffer memory

因为jvm垃圾回收不会回收掉直接内存这部分的内存，所以可能原因是直接或间接使用了ByteBuffer中的 allocateDirect方法的时候，而没有做clear

视频剩下的没有记录，用到再补充
